Wat is een kraakbuis (stralingsspiraal)?

Een kraakbuis, ook wel stralingsspiraal genoemd, is een centrifugaal gegoten pijp van hittebestendige legering die in het stralingsgedeelte van een ethyleenpyrolyseoven is geïnstalleerd. Procesvoeding en stoom gaan door deze spoel terwijl de oven eromheen brandt, en de buiswand brengt extreme hitte over op het stromende gas, zodat koolwaterstofmoleculen uiteenvallen in ethyleen, propyleen en andere olefinen met een lager gewicht. Kortom, de kraakbuis is de fysieke reactorwand waar het thermische kraken feitelijk plaatsvindt.

Waar de stralingsspiraal in een kraakoven zit

Een ethyleenkraakoven is over het algemeen verdeeld in twee zones: het convectiegedeelte, waar voeding en stoom worden voorverwarmd door rookgas, en het stralingsgedeelte, waar de kraakbuis verticaal hangt en direct wordt blootgesteld aan brandervlammen. De stralingsspiraal is gebogen in een kronkelige of U-vormige configuratie en verbonden door retourbochten, waardoor een lang reactiepad in een compacte vuurhaard past. De uitlaattemperaturen bij de uitgang van de spoel bedragen doorgaans 1050 tot 1150 graden Celsius, terwijl de buishuid zelf nog heter kan worden. Daarom is materiaalkeuze de allerbelangrijkste ontwerpbeslissing voor dit onderdeel.

Materiaalen en structurele kenmerken die een kraakbuis definiëren

Omdat de spoel op de grens werkt van wat metaal kan weerstaan, worden kraakbuizen vervaardigd uit centrifugaal gegoten nikkel-chroomlegeringen in plaats van standaard koolstofstaal. Het gietproces produceert een fijne, dichte korrelstructuur die bestand is tegen kruipvervorming gedurende jaren van ononderbroken gebruik.

• Hoge thermische en mechanische sterkte om herhaalde thermische cycli te doorstaan ​​zonder uitpuilen of doorzakken.
• Corrosie- en verkooksingsweerstand door hoogwaardige legeringssamenstellingen die de koolstofafzetting en kalkaanslag op de binnenwand beperken.
• Geoptimaliseerde buisgeometrie die een gelijkmatige temperatuurverdeling bevordert en plaatselijke hotspots vermindert.
• Nauwe maattoleranties zodat de spoel netjes integreert met bestaande ovenkoppen en hangers.
• Aangepaste afmetingen in lengte, buitendiameter en wanddikte, passend bij een specifiek ovengebruik en type grondstof.

Krakende buis (stralingsspiraal) versus convectiespiraal

Het is gemakkelijk om de stralingsspiraal te verwarren met de convectiesectiebuizen, maar de twee componenten vervullen heel verschillende rollen in dezelfde oven.

Tuopu Cracking Tube en gerelateerde ovenbuisseries

Naast de stralingsspiraal zelf is een complete kraakoven afhankelijk van verschillende op elkaar afgestemde buiscomponenten, van reformerbuizen tot buisplaten, allemaal vervaardigd volgens dezelfde legerings- en maatnormen voor een consistent thermisch systeem.

Ontdek het Furnace Tube-productassortiment

Een selectie van gerelateerde centrifugaal gegoten ovencomponenten ontworpen voor petrochemische, raffinage- en DRI-toepassingen.

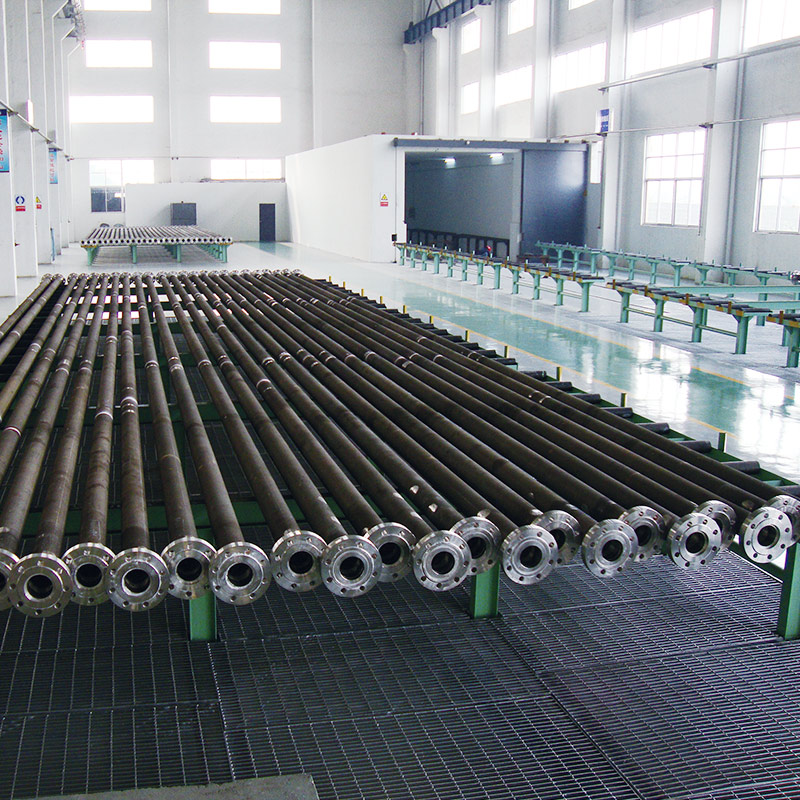

Buisblad Oven onderdelen Hervormer buis Hervormer buis DRI-reformerbuis DRI-industrie Ethyleenkraakoven Chemische Industrie Hydrokraken gestookte verwarming Olieraffinage-industrie

Typische toepassingen van kraakbuizen

Stralingsspoelen zijn niet beperkt tot een enkel proces; ze worden overal gebruikt waar koolwaterstoffen moeten worden afgebroken onder gecontroleerde omstandigheden bij hoge temperaturen.

• Ethyleen- en propyleenproductieovens in petrochemische fabrieken.
• Koolwaterstofpyrolyse-eenheden die nafta-, ethaan- of LPG-grondstoffen verwerken.
• Chemische verwerkingsfabrieken die duurzame, hoogwaardige kraakcomponenten vereisen.
• Grote petrochemische projecten waarbij nauwkeurige temperatuurregeling de levensduur van componenten verlengt en stroomafwaartse apparatuur beschermt.

Hoe u de juiste kraakbuis voor een oven kiest

Het selecteren van een geschikte stralingsspiraal begint met de grondstof en de ontworpen looptijd van de oven tussen de ontkooksingscycli. Lichtere grondstoffen zoals ethaan maken over het algemeen langere runlengtes mogelijk en kunnen een smallere buisboring tolereren, terwijl zwaardere grondstoffen zoals nafta meer cokes produceren en vaak grotere diameters en legeringen met een sterkere anti-cokesbehandeling vereisen. De wanddikte moet ook rekening houden met de levensduur bij spanningsbreuk bij de maximale ontwerptemperatuur, aangezien zelfs een kleine stijging van de huidtemperatuur de levensduur aanzienlijk kan verkorten. Kopers moeten vóór installatie de kwaliteit van het centrifugaalgieten, certificaten van chemische samenstelling en dimensionale inspectierapporten bevestigen.

Overwegingen bij onderhoud en levensduur

Krakende buizen worden voornamelijk afgebroken door carburatie, kruip en cokesgerelateerde spanning en niet door plotseling falen. Een geplande inspectie is dus van essentieel belang. Regelmatig ontkooksen, hetzij door verbranding met stoomlucht of door mechanisch pigging, houdt het binnenoppervlak vrij en voorkomt dat overtollige cokes de buiswand isoleert en hogere verbrandingssnelheden afdwingt. Periodieke wanddiktemetingen en metallurgische bemonsteringen helpen operators bij het plannen van buisvervanging voordat een ongeplande uitschakeling plaatsvindt, waardoor zowel de veiligheid als de productiecontinuïteit worden beschermd.
