Kernprocesapparatuur
A gestookte verwarming voor olieraffinaderij is de belangrijkste thermische uitrusting bij aardolieraffinageactiviteiten, waarbij warmte van de verbranding van brandstof wordt overgedragen naar procesvloeistoffen die door buisvormige spoelen stromen. Het biedt nauwkeurige temperatuurregeling voor kritische raffinaderijprocessen, waaronder destillatie van ruwe olie, hydrokraken, vertraagde verkooksing en katalytisch reformeren. Tuopu Industry (Jiangsu) Co., Ltd. is een professioneel merk van verwarmingsovens en centrifugaalgietovenbuizen in China, dat fungeert als eerstelijnsleverancier voor SINOPEC, PetroChina en CNOOC, en een gekwalificeerde leverancier voor Sinochem Group. Het bedrijf exploiteert een grootschalige productiebasis voor gestookte verwarmingstoestellen, een intelligente productiefaciliteit voor ovenbuizen en een roll-on/roll-off-dock, en levert EPC-contractdiensten voor verwarmingsovens aan klanten in de petrochemische, kolenchemische en olieraffinaderijen.
Kerntypen raffinaderijgestookte verwarmingstoestellen
R
Reactieverwarmer
Verwarmings- en katalytische reacties vinden gelijktijdig plaats in buizen bij 850 tot 1000 graden Celsius, die worden gebruikt voor hydrokraken en katalytisch reformeren.
D
Destillatieverwarmer
Verhoogt koolwaterstofstromen tot specifieke temperaturen zonder kraken te veroorzaken, gebruikt voor ruwe destillatie en scheiding van aromaten.
Volgens de API 560-normen omvatten veel voorkomende verwarmingsconfiguraties verticale cilindrische verwarmingselementen, horizontale spiraalverwarmers in de cabine, boxverwarmers met verticale buizen en spiraalvormige verwarmingsspiralen. Verticale cilindrische verwarmingselementen bieden een hoge efficiëntie van de warmteoverdracht en een uniforme temperatuurverdeling. Horizontale cabineverwarmers hebben een compact ontwerp met een minimale voetafdruk. Boxverwarmers met verticale buizen zorgen voor gemakkelijke toegang voor onderhoud. Spiraalvormige verwarmingselementen minimaliseren de drukval en het risico op vervuiling. Tuopu Industry (Jiangsu) Co., Ltd. maakt gebruik van volwassen technische oplossingen en onafhankelijke productiecapaciteiten voor kernproducten om al deze verwarmingstypes aan te passen.
Thermische efficiëntie en optimalisatie
85-92 %
Typisch thermisch rendementsbereik
60-65 %
Energiekostenaandeel van de totale bedrijfskosten
20-25 °F
Verhoging van de filmtemperatuur
Verdubbelt het cokespercentage
Het stralingsgedeelte werkt bij de hoogste temperaturen in de verwarmer, waarbij de metaaltemperaturen van de buizen rechtstreeks de levensduur van de apparatuur bepalen. Het convectiegedeelte recupereert afvalwarmte uit rookgas via lamellenbuizen, wat een cruciale factor is bij het verbeteren van de algehele efficiëntie. Tuopu Industry (Jiangsu) Co., Ltd. legt de nadruk op een uniforme verdeling van de warmteflux in het stralingsgedeelte en een geoptimaliseerde terugwinning van restwarmte in het convectiegedeelte. Verkooksing vormt de belangrijkste uitdaging voor de exploitatie van lange cycli. Voor elke stijging van de filmtemperatuur met 20 tot 25 graden Fahrenheit verdubbelt de verkooksingssnelheid ongeveer. Tuopu Industry (Jiangsu) Co., Ltd. heeft uitgebreide ervaring met het optimaliseren van verwarmingstoestellen opgebouwd door nauwe samenwerking met het East China Institute, het Huafu Institute en het Luoyang Institute.
Tuopu Industrie-productportfolio
| Productnaam | Toepassingseenheid | Kernfunctie |

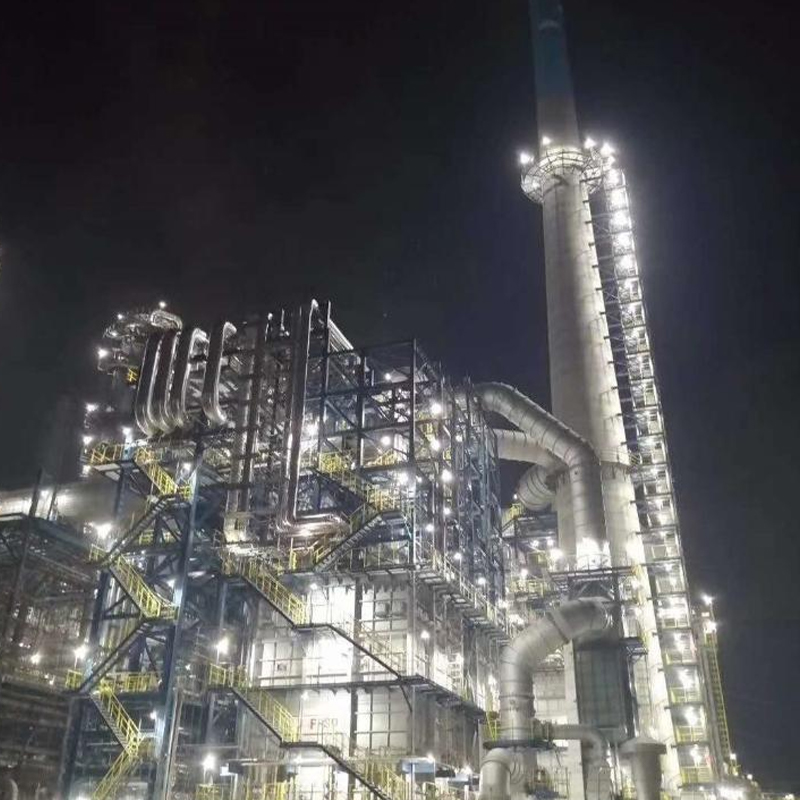

| Verwarmingselement voor CDU en beeldscherm | Destillatie-eenheid voor ruwe olie | Verwarming van ruwe olie tot destillatietemperatuur voor scheiding van componenten |

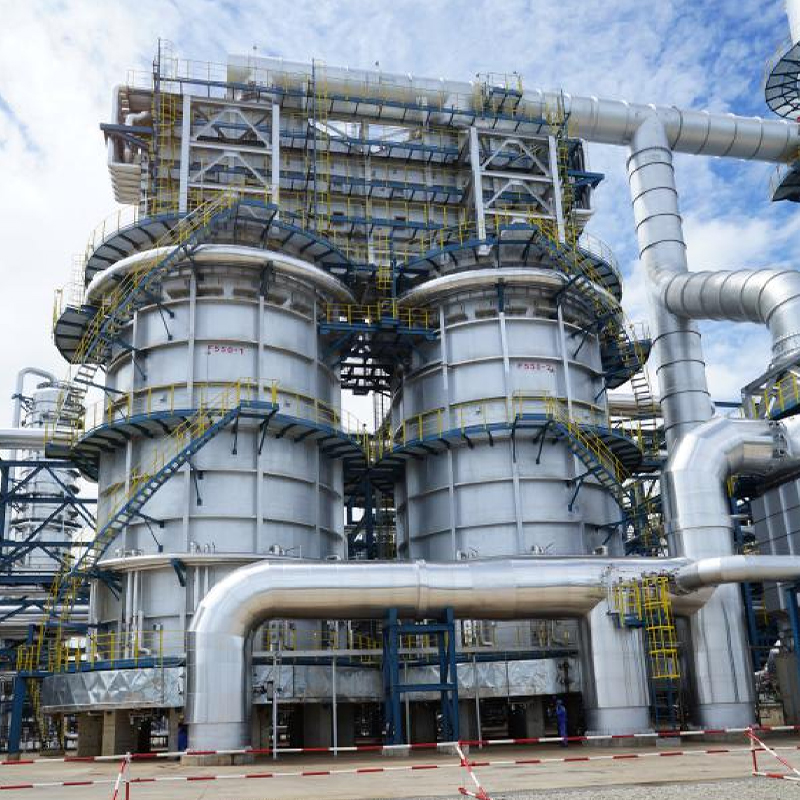

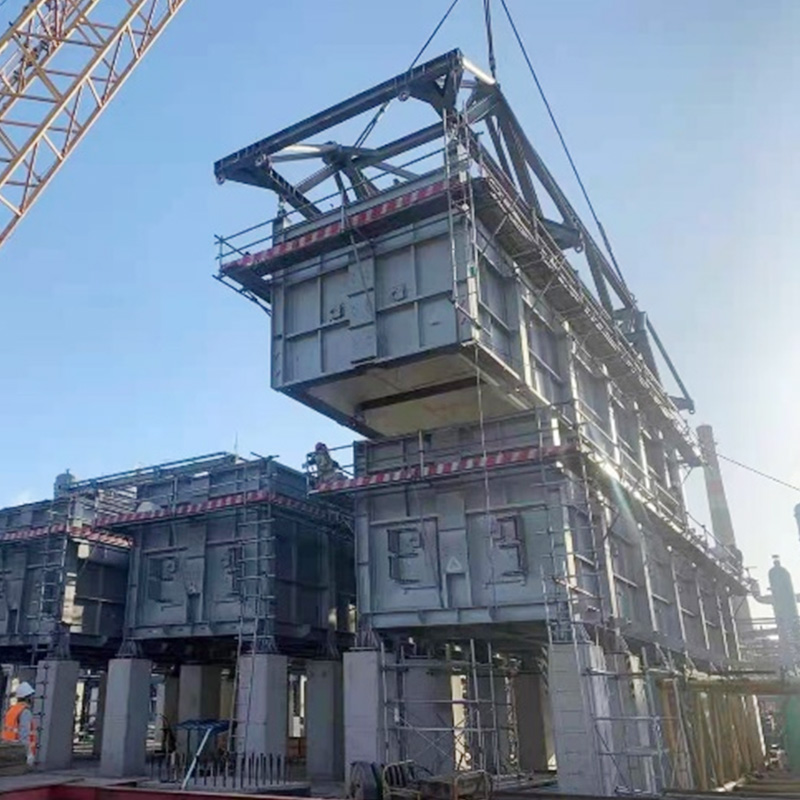

| Hydrokraken gestookte verwarming | Hydrokraken eenheid | Biedt een warmtebron op hoge temperatuur voor hydrokraakreacties van zware olie |

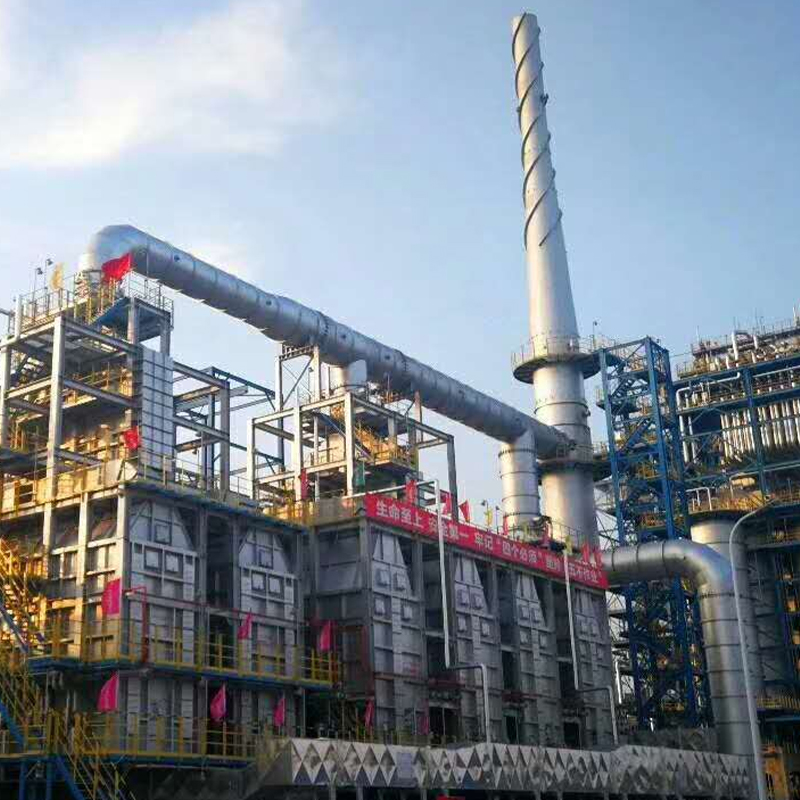

| Residu-hydrokrakenverwarmer | Residu-hydroverwerkingseenheid | Verwerking van residu met een hoog zwavelgehalte en een hoog metaalgehalte om de opbrengst aan lichte olie te verbeteren |

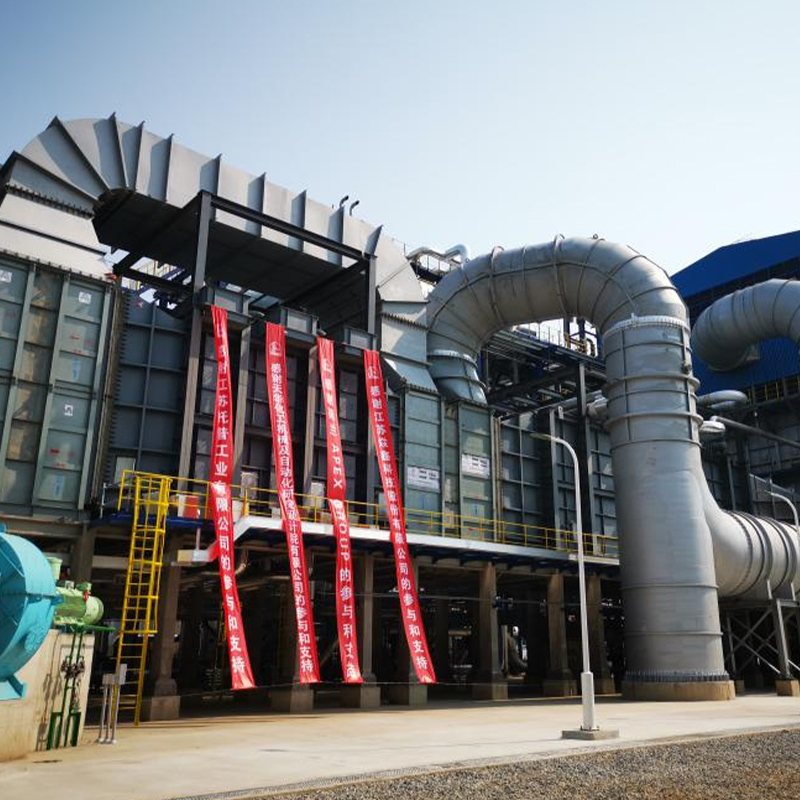

| Hervormer van de waterstofgeneratie | Waterstofproductie-eenheid | Levert warmte van 1000 graden Celsius voor het reformen van koolwaterstofstoom |

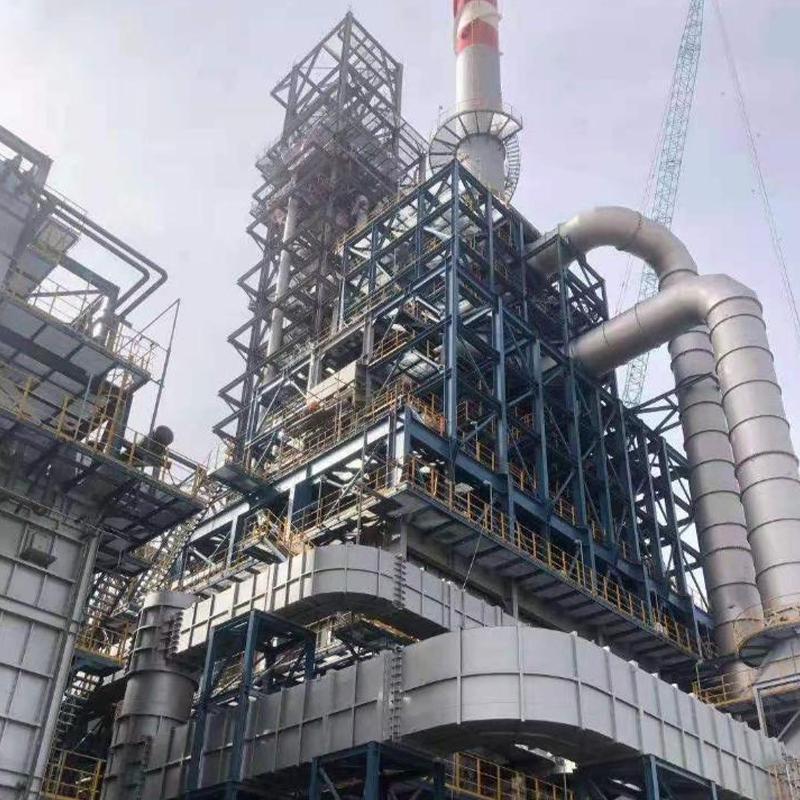

| Vier-in-één reformerende gestookte verwarming | Katalytische reformeringseenheid | Integratie van reactieverwarming met meerdere doorgangen om de compactheid van de unit te verbeteren |

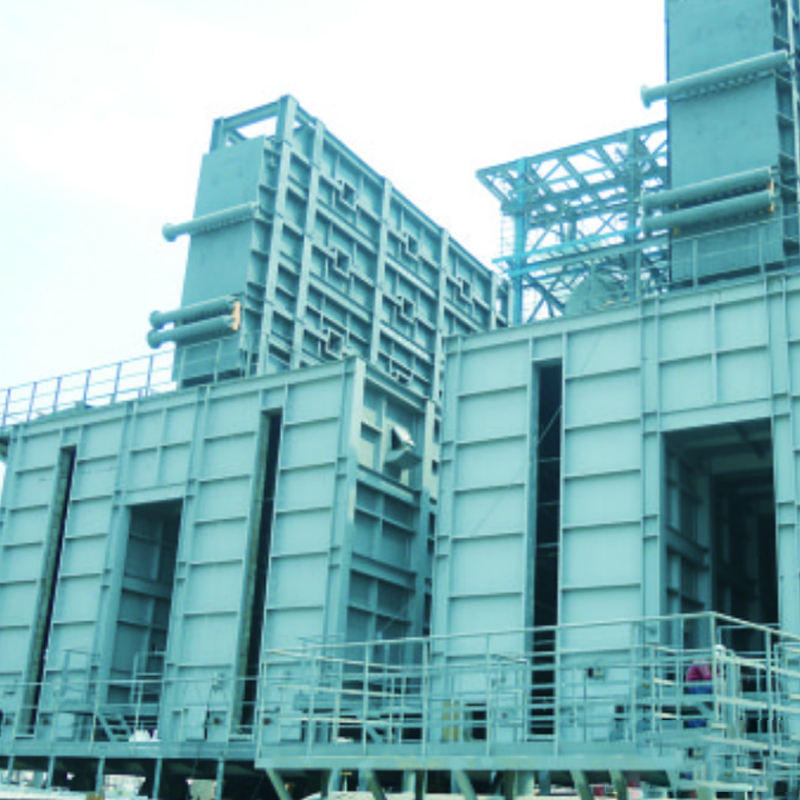

| Vertraagde cokesverwarmer | Vertraagde verkooksingseenheid | Het verwarmen van zwaar residu tot de kraaktemperatuur voor de productie van petroleumcokes |

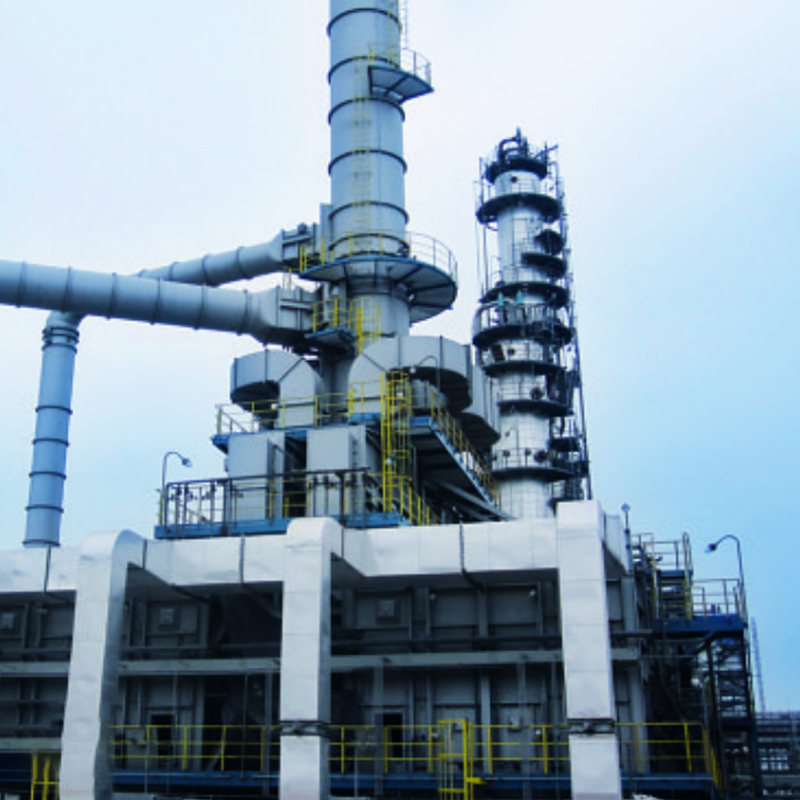

| Verwarming voor visbrekende eenheid | Visbrekende eenheid | Verlaging van de viscositeit van zware olie om de vloei-eigenschappen te verbeteren |

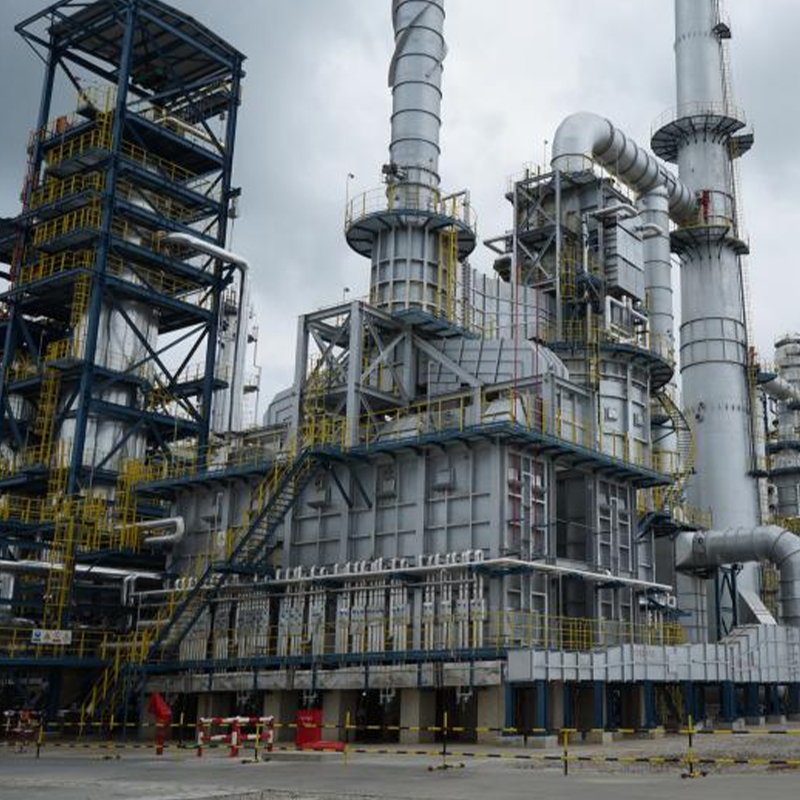

| Dieselhydrotreating gestookte verwarming | Dieselhydrobehandelingseenheid | Voorverwarmen van grondstoffen voor hydro-ontzwavelings- en denitrificatiereacties |

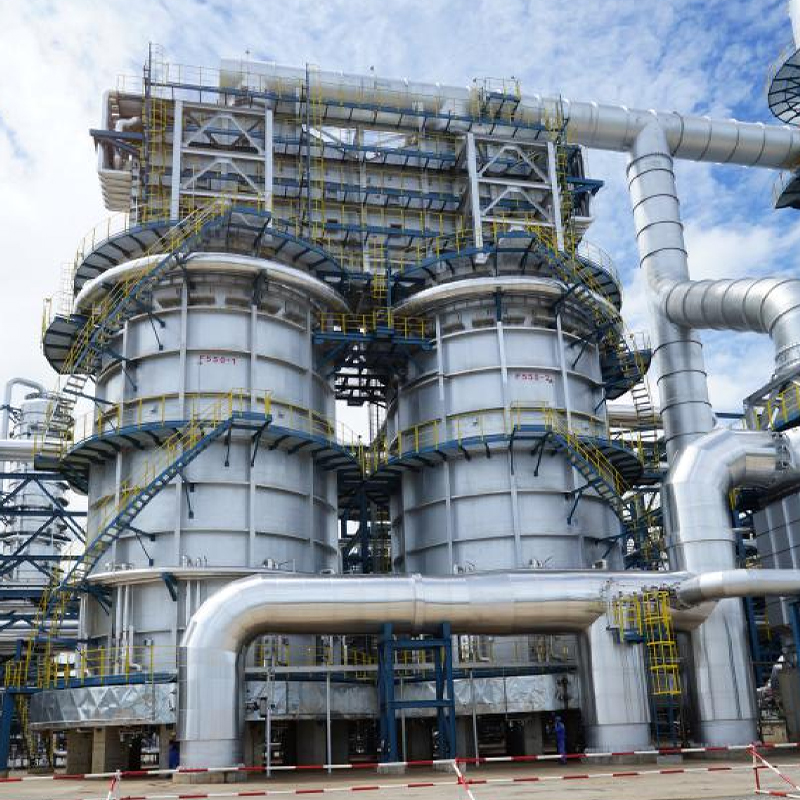

| Xyleen Reboiler gestookte verwarming | Aromatenscheidingseenheid | Levert een herverdamperwarmtebron voor de xyleendestillatiekolom |

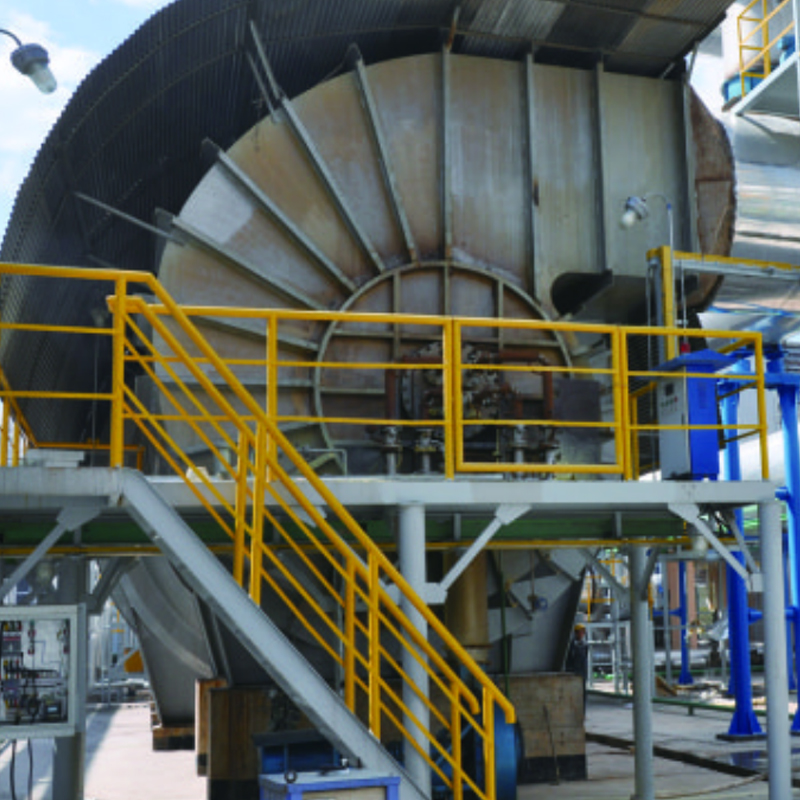

| Zwavelverbrandingsoven | Zwavelterugwinningseenheid | Verbranding van zwavelhoudend afgas om aan de milieunormen te voldoen |
Materiaalkeuze en duurzaamheid
01
Stralende sectiebuizen
HP-serie centrifugaal gegoten gelegeerde stalen buizen, stabiel boven 950 graden Celsius, met kruipweerstand bij hoge temperaturen en anti-carbonisatie
➔
02
Convectiesectievinnen
Evenwicht tussen hittebestendigheid en weerstand tegen rookgascorrosie voor een efficiënte terugwinning van afvalwarmte
➔
03
Modulair vuurvast
Vuurvaste vezelmodules, lichtgewicht, superieure isolatie, eenvoudige installatie, ter vervanging van traditionele bakstenen
Tuopu Industry (Jiangsu) Co., Ltd. exploiteert een intelligente productielijn voor centrifugale gietovenbuizen, die kerncomponenten produceert, waaronder ethyleenkraakbuizen en stralingsspiralen met uitstekende kruipweerstand bij hoge temperaturen en anti-carbonisatie-eigenschappen. Het bedrijf maakt gebruik van modulaire vuurvaste bekledingsstructuren in het ontwerp van gestookte verwarmingselementen, gecombineerd met een geoptimaliseerde branderopstelling, om een uniforme temperatuurveldverdeling te bereiken en buisschade door plaatselijke oververhitting te voorkomen.
Veilige bediening en naleving van de milieuvoorschriften
⚠
Kritieke gegevens
Elke procent toename van de overtollige luchtverhouding verhoogt het brandstofverbruik met ongeveer 0,5 procent, met een overeenkomstige toename van de NOx- en CO2-emissies. Tuopu Industry (Jiangsu) Co., Ltd. integreert geavanceerde verbrandingscontrolesystemen in het ontwerp van gestookte verwarmingstoestellen, waardoor dubbele doelstellingen van verbrandingsoptimalisatie en emissiebeheersing worden bereikt door nauwkeurige monitoring van het zuurstofgehalte van het rookgas en de buiswandtemperaturen.
Tijdens de opstart- en uitschakelfases vormen gestookte verwarmingstoestellen het grootste veiligheidsrisico bij raffinaderijactiviteiten. De technische oplossingen van Tuopu Industry (Jiangsu) Co., Ltd. voldoen strikt aan de internationale veiligheidsnormen en omvatten betrouwbare vlamdetectie, brandstofafsluiting en ventilatievergrendelingssystemen om een veilige werking gedurende de volledige levenscyclus van de apparatuur te garanderen.
Veelgestelde vragen
Q1
Welk thermisch rendement kunnen raffinaderijverwarmingstoestellen doorgaans bereiken?
Moderne raffinaderijverwarmingen bereiken doorgaans een thermisch rendement tussen 85 en 92 procent. Het stralingsgedeelte draagt warmte over via convectie en straling, terwijl het convectiegedeelte afvalwarmte terugwint met behulp van lamellenbuizen. Het handhaven van de juiste overtollige luchtverhoudingen, het regelmatig reinigen van vervuiling in de convectiesectie en het optimaliseren van de vlamgeometrie van de brander zijn effectieve maatregelen.
Vraag 2
Wat zijn de belangrijkste oorzaken van cokesvorming en hoe kunt u dit voorkomen?
Vercooksing wordt voornamelijk veroorzaakt door een te hoge temperatuur van de filmwand van de buis, een lage vloeistofsnelheid en een langere verblijftijd. Gegevens uit de sector laten zien dat voor elke stijging van de filmtemperatuur met 20 tot 25 graden Fahrenheit de verkooksingssnelheid ongeveer verdubbelt. Preventie omvat het verhogen van de massasnelheid om de filmtemperatuur te verlagen, het optimaliseren van de stoominjectie, waardoor de verkooksingsgraad met ongeveer 16 procent kan worden verminderd, en het toepassen van opstellingen met meerdere branders met kleine vlammen.
Q3
Wat zijn de belangrijkste verwarmingsconfiguraties die in raffinaderijen worden gebruikt?
Volgens API 560-normen omvatten veel voorkomende configuraties verticale cilindrische verwarmers met een hoog rendement en uniforme verdeling, horizontale spiraalverwarmers in de cabine met compacte structuur, boxverwarmers met verticale buizen voor eenvoudig onderhoud, en spiraalvormige spiraalverwarmers voor vloeistoffen met een hoge viscositeit. De selectie hangt af van procesvereisten, locatieomstandigheden en investeringsbudget.
Q4
Wat is de typische bedrijfscyclusduur voor gestookte verwarmingstoestellen
Bedrijfscycli variëren per procestype en grondstof. Vertraagde verkooksingsverwarmers ondergaan doorgaans elke 3 tot 6 maanden online ontkooksing, terwijl stoom-lucht-ontkooksing ongeveer elke 12 maanden plaatsvindt. Destillatieverwarmers voor ruwe olie kunnen cycli van 3 tot 5 jaar bereiken. Het optimaliseren van parameters, het versterken van de monitoring en het tijdig ontkoken verlengen de bedrijfscycli.
Vraag 5
Welke materialen worden gewoonlijk gebruikt voor stralingssectiebuizen?
Buizen met stralingsdoorsnede werken bij 850 tot 1000 graden Celsius, waarbij doorgaans gebruik wordt gemaakt van centrifugaal gegoten gelegeerde stalen buizen uit de HP-serie, zoals HP-50 en HP-Plus. Deze materialen vertonen uitstekende kruipweerstand bij hoge temperaturen, anti-carbonisatie en oxidatieweerstand. Tuopu Industry (Jiangsu) Co., Ltd. exploiteert een intelligente productielijn voor centrifugaalgietovenbuizen.
Vraag 6
Hoe de NOx-uitstoot van gestookte verwarmingstoestellen te verminderen
Primaire benaderingen omvatten het installeren van branders met een laag NOx-gehalte, waarbij gebruik wordt gemaakt van gefaseerde verbranding en rookgasrecirculatie om de emissies onder de 30 milligram per normale kubieke meter te houden, het optimaliseren van de voorverwarmingstemperatuur van de verbrandingslucht, het nauwkeurig regelen van de overtollige luchtverhouding en het uitvoeren van regelmatig branderonderhoud.
Vraag 7
Hoe beïnvloedt vervuiling van de convectiesectie de werking van de verwarmer?
Vervuiling van de convectiesectie vermindert de efficiëntie van de warmteoverdracht aanzienlijk, wat leidt tot een hogere schoorsteentemperatuur en een hoger brandstofverbruik. De vervuilingslaag fungeert als thermische isolatie. Regelmatig reinigen met stoomroetblazers is essentieel. Natte stoom veroorzaakt erosieschade, dus het garanderen van stoomdroogte is van cruciaal belang.
Vraag 8
Wat zijn de voordelen van EPC-contractering voor gestookte verwarmingsprojecten
EPC-contracting integreert ontwerp, inkoop en constructie onder één verantwoordelijkheidsentiteit, waardoor de planningen effectief worden verkort en de kosten voor interfacebeheer worden verlaagd. Tuopu Industry (Jiangsu) Co., Ltd. beschikt over EPC-capaciteiten voor gestookte verwarming, een grote productiebasis en uitgebreide projectmanagementervaring.
Selectieaanbevelingen
Nieuwe raffinaderijprojecten
Geef prioriteit aan zeer efficiënte, sterk geautomatiseerde verwarmingsconfiguraties om de bedrijfskosten op de lange termijn te verlagen. Het stralingsgedeelte moet gebruik maken van centrifugaal gegoten buizen van hoge temperatuurlegeringen, het convectiegedeelte moet gebruik maken van corrosiebestendige lamellenbuizen en de vuurvaste bekleding moet modulaire vezelstructuren aannemen.
Projecten vernieuwen
Focus op het evalueren van het potentieel voor verbetering van de energie-efficiëntie en de trajecten voor naleving van de emissienormen. Het opzetten van uitgebreide systemen voor het monitoren van de wandtemperatuur, het regelmatig afstemmen van de verbrandingsoptimalisatie en het ontwikkelen van wetenschappelijke ontkooksingsschema's zijn de sleutel tot een veilige werking op de lange termijn.
Tuopu Industry (Jiangsu) Co., Ltd. biedt, door nauwe samenwerking met gerenommeerde onderzoeksinstituten, onafhankelijke productiecapaciteiten voor kernproducten en uitgebreide technische ervaring, wereldwijde raffinaderijklanten volledige levenscyclusondersteuning, van conceptueel ontwerp tot after-sales service.
