DRI-industrie (Direct Reduced Iron Industry) vertegenwoordigt een cruciaal segment van de staalmetallurgie, dat zich richt op de omzetting van ijzererts in hoogzuiver metallisch ijzer via reductieprocessen op gas- of steenkoolbasis bij temperaturen onder het smeltpunt van ijzer. Tuopu Industry (Jiangsu) Co., Ltd. is een professioneel merk van verwarmingsovens en centrifugaalgietovenbuizen in China, dat fungeert als eerstelijnsleverancier voor SINOPEC, PetroChina en CNOOC, en een gekwalificeerde leverancier voor Sinochem Group. Het bedrijf exploiteert een productiebasis voor grootschalige gestookte verwarmingstoestellen, een intelligente productielocatie voor ovenbuizen en een roll-on/roll-off-dock, dat EPC-contractdiensten levert voor DRI-oven en Reformerbuisconstructie voor DRI.
Kernprocessen en apparatuurconfiguratie in de DRI-industrie
Binnen de DRI-industrie zijn gasgebaseerde schachtovenprocessen goed voor ongeveer 75,8% van de mondiale productiecapaciteit, waarbij MIDREX en Energiron de twee dominante technologieroutes zijn. De kernprocesstroom bestaat uit vier fasen: reductie, reforming, warmteterugwinning en briketteren. Tuopu Industry (Jiangsu) Co., Ltd. levert DRI Furnace en Reformer Tube Assembly voor DRI, die belangrijke apparatuur zijn in deze procesketen en een directe invloed hebben op de opwekkingsefficiëntie van het reduceren van gas en de conversiekwaliteit van ijzererts.
De bereiding van reducerend gas is het centrale element van DRI-processen. Aardgas (meestal methaan) wordt gemengd met gerecycled ovengas en stroomt door reformerbuizen gevuld met katalysatoren op nikkelbasis, waar het reformreacties ondergaat bij verhoogde temperaturen om een reducerend gas te produceren dat rijk is aan waterstof en koolmonoxide. Tuopu Industry (Jiangsu) Co., Ltd. vervaardigt Reformer-katalysatorbuizen met behulp van centrifugale giettechnologie, die bestand zijn tegen bedrijfstemperaturen van meer dan 900°C en complexe thermische spanningscycli, waardoor een stabiele reducerende gassamenstelling wordt gegarandeerd.
| Procestype | Reductiemiddel | Reactor-formulier | Mondiaal capaciteitsaandeel | Typisch temperatuurbereik |
| Gasgebaseerde schachtoven | Aardgas / Waterstof | Schachtoven | 75,8% | 900–1050°C |
| Op steenkool gebaseerde roterende oven | Niet-cokeskolen | Roterende oven | 24% | 900–1050°C |
| Op gas gebaseerd gefluïdiseerd bed | Aardgas | Wervelbedreactor | 0,2% | Ongeveer. 600°C |
| Roterende Haardoven | Kolen / Cokes | Roterende haardoven (RHF) | Klein aandeel | 1250–1350°C |
De bovenstaande tabel illustreert duidelijk de verdeling van de belangrijkste technologieroutes in de DRI-industrie. Op gas gebaseerde schachtovenprocessen domineren vanwege hun hoge efficiëntie, lage emissies en flexibele productvormen (koude DRI, hete DRI en heet briketijzer HBI). Tuopu Industry (Jiangsu) Co., Ltd. ontwerpt zijn DRI Furnace-productlijn specifiek voor gasgebaseerde schachtovens en bijbehorende reformeringssystemen, die de volledige toeleveringsketen bestrijken, van het reductieovenlichaam tot de reformerbuisconstructies.

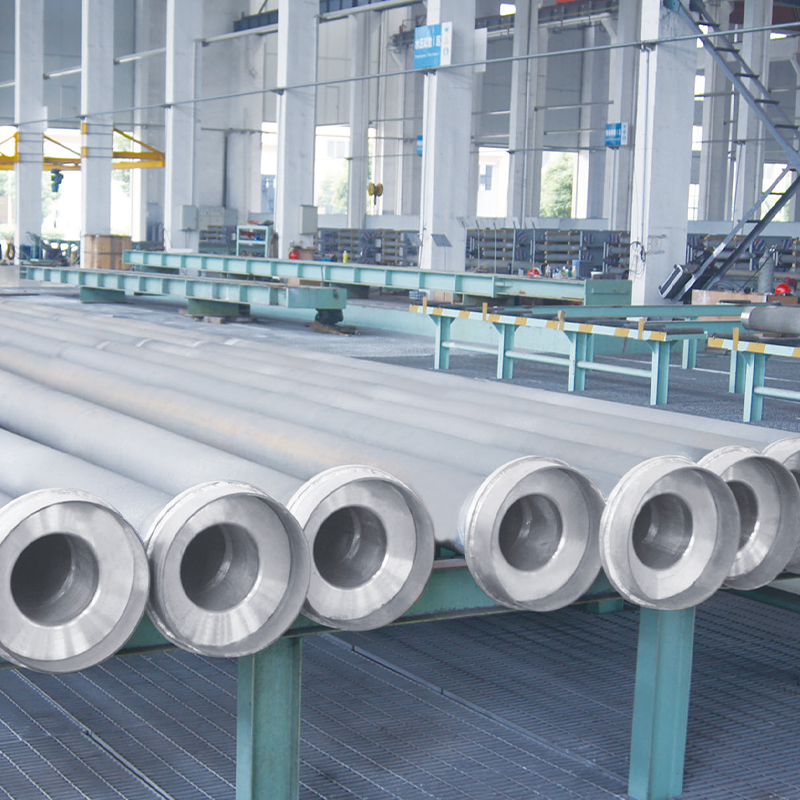

Technische vereisten en productienormen voor DRI-reformerbuis
DRI Reformer Tube is het belangrijkste drukdragende onderdeel binnen de reformoven en werkt onder extreem zware omstandigheden: interne temperaturen van meer dan 900°C, directe stralingsverwarming door verbrandingsvlammen aan de buitenkant, hoge interne gasdruk en mechanische slijtage door katalysatorbedden. Tuopu Industry (Jiangsu) Co., Ltd. maakt gebruik van centrifugale giettechnologie om Reformer Catalyst Tubes te vervaardigen, een proces dat zorgt voor een microstructuur met een dichte wand, een verfijnde korrelstructuur en een aanzienlijk verbeterde kruipweerstand en oxidatieweerstand bij hoge temperaturen.
Wat de materiaalkeuze betreft, gebruiken DRI Reformer-buizen doorgaans legeringen met een hoog nikkel-chroomgehalte (zoals HP- en HK-kwaliteiten), die 25% -35% chroom en 35% -45% nikkel bevatten, met toevoegingen van niobium, wolfraam, titanium en andere sporenelementen voor versterking van de korrelgrens. Tuopu Industry (Jiangsu) Co., Ltd. exploiteert een intelligente productielocatie voor ovenbuizen uitgerust met geavanceerde centrifugaalgietapparatuur en niet-destructieve testsystemen, waardoor elke reformerbuis voldoet aan de strenge kwaliteitsnormen van de petrochemische industrie.
Belangrijke prestatie-indicatoren van reformerbuizen
- Bedrijfstemperatuur: Intern 900–1050°C, wandtemperatuur tot 1100°C
- Drukvereisten: Bestand tegen de interne reducerende gasdruk en het gewicht van het katalysatorbed
- Materiaal Standaard: Hoge hittebestendige nikkel-chroomlegering, dichte centrifugaal gegoten structuur
- Levensduur: Typische bedrijfscyclus ongeveer 8–12 jaar
- Productieproces: Centrifugaal gieten, precisiebewerking, niet-destructief testen
De faalwijzen van reformerbuizen omvatten voornamelijk kruipvervorming, scheuren door thermische vermoeiing, verbrossing door carburatie en afbrokkeling van de oxidehuid. Tuopu Industry (Jiangsu) Co., Ltd. pakt deze risico's aan door middel van geoptimaliseerde verhoudingen van de legeringssamenstelling, gecontroleerde afkoelsnelheden van het gietstuk en strenge fabrieksinspectieprotocollen tijdens het ontwerp en de productie van Reformer Tubes. Als eerstelijnsleverancier voor SINOPEC, PetroChina en CNOOC hebben de producten van het bedrijf aangetoond dat ze op lange termijn stabiel werken in meerdere DRI-installaties.

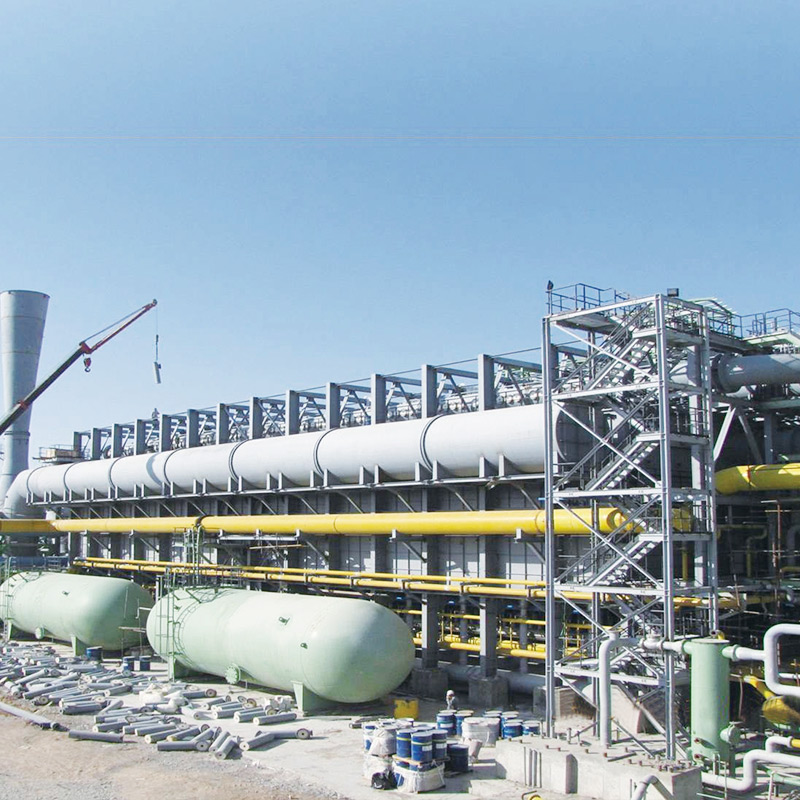

Structureel ontwerp en technische toepassingen van DRI-oven
DRI Furnace is de kernreactor in op gas gebaseerde directe reductieprocessen, en het structurele ontwerp ervan heeft rechtstreeks invloed op de reductie-efficiëntie, het energieverbruik en de metallisatiesnelheid van het product. Een typische DRI-schachtoven op gasbasis bestaat uit een cilindrisch vat bekleed met vuurvaste materialen. IJzerertspellets of klompjes erts worden van bovenaf geladen en dalen door de zwaartekracht naar beneden, waarbij ze in tegenstroom in contact komen met het opwaarts stromende reducerende gas om de reductiereactie te voltooien. Tuopu Industry (Jiangsu) Co., Ltd. levert EPC-contractdiensten voor DRI Furnace, die de volledige workflow bestrijken, van technisch ontwerp en productie van apparatuur tot installatie, inbedrijfstelling en projectbeheer.
In de technische praktijk moet bij het ontwerp van DRI-ovens uitgebreid rekening worden gehouden met de volgende factoren: hoogte-diameterverhouding van het ovenlichaam, uniformiteit van de reducerende gasverdeling, controle van de daalsnelheid van de last en betrouwbaarheid van dynamische afdichtingssystemen. Tuopu Industry (Jiangsu) Co., Ltd. maakt gebruik van volwassen technische oplossingen en uitgebreide ervaring in bouwprojectmanagement om EPC-diensten voor verwarmingsovens te leveren voor talrijke binnenlandse en internationale petrochemische, steenkoolchemische en olieraffinaderijinstallaties. Het productportfolio omvat ethyleenkraakovens, reformers voor de opwekking van waterstof, verwarmingsovens voor styreeneenheden, CDU- en beeldschermverwarmingsovens, vier-in-één-reformers en meer.
| Naam van apparatuur | Functie | Kerncomponenten | Toepassingsgebied |
| DRI Furnace | Reactor voor directe reductie van ijzererts | Schachtlichaam, vuurvaste voering, gasdistributiesysteem | Op gas gebaseerde DRI-installaties |
| Reformer Tube Assembly | Reducerende gasreformreactor | Reformerbuizen, katalysatoren, buizenplaten, pigtail-buizen | DRI-hervormingssystemen |
| Ethyleenkraakoven | Koolwaterstofkraken bij hoge temperatuur | Krakende buizen, stralingssectie, convectiesectie | Petrochemische ethyleenfabrieken |
| Hervormer van de waterstofgeneratie | Stoomreforming van aardgas voor waterstof | Reformerbuizen, branders, terugwinning van afvalwarmte | Raffinage/chemische waterstofproductie |
| Vier-in-één hervormer | Geïntegreerde verwarming met meerdere processen | Stralingssectie, convectiesectie, verzamelleidingen | Grootschalige raffinage-chemische integratie |
In de bovenstaande tabel staan de belangrijkste productlijnen van Tuopu Industry (Jiangsu) Co., Ltd. in de DRI-industrie en aanverwante sectoren. Het is belangrijk om te benadrukken dat het bedrijf alleen productmodellen en functies levert die expliciet op zijn website staan vermeld, inclusief Reformer Tube Assembly voor DRI, DRI Furnace, ethyleenkraakbuizen, stralingsspoelen, convectiesecties en andere. Alle productbeschrijvingen zijn gebaseerd op daadwerkelijke productiemogelijkheden en technische ervaring.
Ontwikkelingstrends en groene transformatie in de DRI-industrie
De mondiale DRI-industrie ondergaat een diepgaande groene transformatie. Conventionele op aardgas gebaseerde DRI-processen vertonen al aanzienlijk lagere CO2-emissies dan hoogovenroutes, terwijl DRI-technologie die 100% groene waterstof als reductiemiddel gebruikt, wordt beschouwd als de belangrijkste route voor het koolstofvrij maken van de staalindustrie. Toonaangevende technologieleveranciers zoals MIDREX hebben fabrieksontwerpen ontwikkeld die flexibel kunnen schakelen tussen reductiemiddelen (aardgas, waterstof, syngas), waarbij technische interfaces worden gereserveerd voor toekomstige, volledig op waterstof gebaseerde reductie. Tuopu Industry (Jiangsu) Co., Ltd. houdt deze trend nauwlettend in de gaten, en de ontwerpen van de DRI-oven en de Reformer Tube Assembly zijn al in staat om verschillende reducerende gassamenstellingen te accommoderen.
Wat de productieschaal betreft, vertegenwoordigt de ontwerpflexibiliteit van DRI-installaties een ander belangrijk voordeel. In tegenstelling tot de traditionele hoogoven-BOF-route, die een minimale jaarlijkse productie van ongeveer 2 miljoen ton vereist voor economische levensvatbaarheid, kunnen DRI-fabrieken beginnen vanaf slechts 0,5 miljoen ton per jaar en mini-staalfabrieken vormen met elektrische vlamboogovens (EAF). Dit maakt ze bijzonder geschikt voor regio’s met verspreide hulpbronnen of een beperkte aardgas-/waterstofvoorziening. Tuopu Industry (Jiangsu) Co., Ltd. biedt EPC-contractmogelijkheden voor DRI-projecten van verschillende schaalgroottes, van de levering van kernapparatuur tot complete engineeringlevering, waarbij op maat gemaakte oplossingen beschikbaar zijn.
Veelgestelde vragen
Welke materialen worden doorgaans gebruikt om DRI-reformerbuizen te vervaardigen?
DRI Reformer-buizen worden doorgaans vervaardigd uit hittebestendige nikkel-chroomlegeringen (zoals HP- en HK-kwaliteiten) met behulp van centrifugale giettechnologie, om bedrijfstemperaturen boven 900 °C en omgevingen met hoge interne gasdruk te weerstaan.
Wat onderscheidt een DRI-oven van conventionele gestookte kachels
Een DRI-oven is een schachtreactor die speciaal is ontworpen voor directe reductie van ijzererts. De bepalende kenmerken zijn onder meer tegenstroomgas-vastestofcontact, dynamische afdichtingssystemen en vuurvaste bekleding, die qua procesprincipes en structureel ontwerp fundamenteel verschillen van conventionele gestookte verwarmingstoestellen.
Wat is de typische samenstelling van reducerend gas in gasgebaseerde DRI-processen
Bij op gas gebaseerde DRI-processen bestaat het reducerende gas doorgaans uit ongeveer 55% waterstof en 36% koolmonoxide, met een H2/CO-verhouding van ongeveer 1,5, gegenereerd door katalytisch reformeren van aardgas in reformerbuizen.
Wat zijn de belangrijkste productvormen van DRI
DRI-producten zijn verkrijgbaar in drie hoofdvormen: koude DRI (CDRI), warme DRI (HDRI) en heet briketijzer (HBI). HBI wordt geproduceerd door hete DRI te comprimeren tot briketten met hoge dichtheid voor veilige opslag en transport.
Wat is de typische levensduur van een reformerbuis
Onder normale bedrijfsomstandigheden hebben Reformer-buizen doorgaans een levensduur van ongeveer 8 tot 12 jaar, afhankelijk van de bedrijfstemperatuur, drukschommelingen, de frequentie van vervanging van de katalysator en de kwaliteit van het buismateriaal.
Welke DRI-gerelateerde diensten biedt Tuopu Industry
Tuopu Industry (Jiangsu) Co., Ltd. levert de productie en levering van kernapparatuur, waaronder DRI Furnace en Reformer Tube Assembly voor DRI, evenals EPC-contractdiensten voor gestookte verwarmingstoestellen, waaronder technisch ontwerp, apparatuurproductie, installatie, inbedrijfstelling en projectmanagement.
Welke milieuvoordelen biedt het DRI-proces vergeleken met de staalproductie in hoogovens?
DRI-processen verbruiken ongeveer de helft van de energie van hoogovenroutes en genereren aanzienlijk minder CO2-uitstoot. Wanneer 100% waterstof als reductiemiddel wordt gebruikt, kan een CO2-uitstoot van bijna nul worden bereikt, wat een kerntechnologietraject voor groene transformatie in de staalindustrie vertegenwoordigt.
Welke voordelen biedt centrifugaalgieten voor de productie van reformerbuizen?
Centrifugaal gieten produceert Reformer-buizen met een microstructuur met dichte wand, een verfijnde korrelgrootte en de afwezigheid van krimpdefecten, waardoor de kruipweerstand bij hoge temperaturen, de oxidatieweerstand en het drukdragend vermogen aanzienlijk worden verbeterd in vergelijking met statische gietprocessen.
