Furnace Part Supplier

OVEN DEEL vertegenwoordigt de structurele en functionele kerncomponenten van industriële verwarmingssystemen ten behoeve van de petrochemische, steenkoolchemische en olieraffinage-industrie. Deze componenten bepalen rechtstreeks de thermische efficiëntie, operationele stabiliteit en levensduur van verwarmingsovens. Tuopu Industry (Jiangsu) Co., Ltd., als professionele fabrikant van verwarmingsovens en centrifugaalgietovenbuizen in China, heeft de status van eerstelijnsleverancier bij SINOPEC, PetroChina, CNOOC en gekwalificeerde leverancierscertificering van Sinochem Group. Het bedrijf levert ovenvervangingsonderdelen voor ethyleenkraakovens, reformers voor waterstofopwekking, styreen-unitverwarmers, CDU- en beeldschermverwarmers, vier-in-één-reformers en DRI-reformerbuisconstructies.

Kernproductportfolio

Tuopu Industry (Jiangsu) Co., Ltd. exploiteert een grootschalige productiebasis voor gestookte verwarmingstoestellen, een intelligente productiefaciliteit voor ovenbuizen en een roll-on/roll-off-dock, waardoor volledige ketenmogelijkheden mogelijk zijn, van ontwerp en fabricage tot EPC-contracten. Het bedrijf houdt zich strikt aan de API 560-normen voor gestookte verwarmingstoestellen in de algemene raffinaderijdienst. Het portfolio van Fired Heater Parts omvat vier hoofdcategorieën:

Technische essentie van convectiesectiemodules

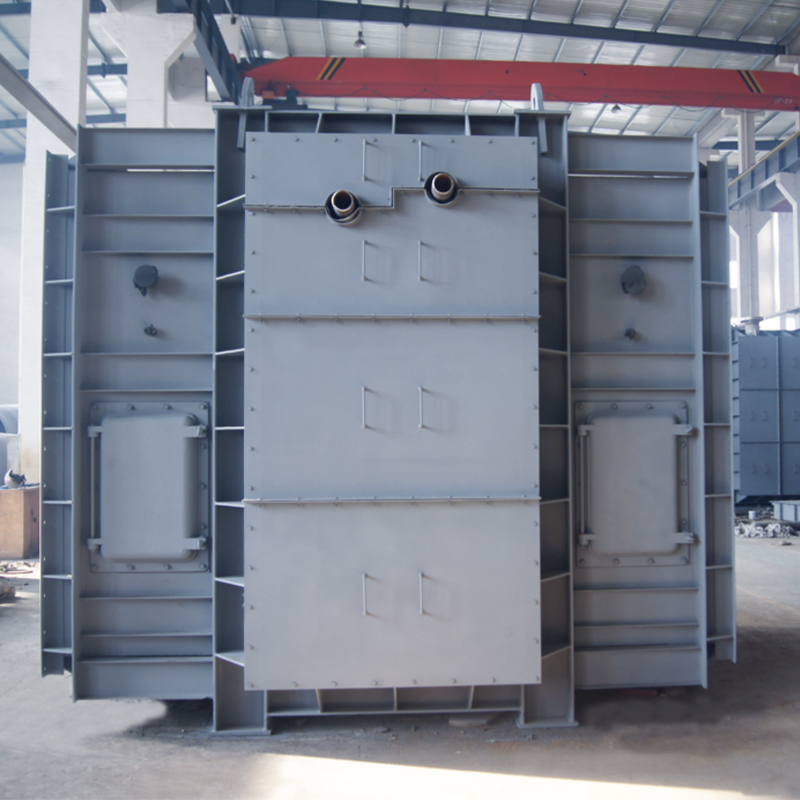

De convectiesectie dient als de kritische warmtewisselingszone waar rookgassen die de stralingssectie verlaten thermische energie blijven overdragen. Volgens de vereisten van API 560 moeten de ontwerpen van convectiesecties ruimte bieden aan twee toekomstige rijen buizen en voorzieningen bevatten voor het blazen van roet, het doorboren van stoom of het wassen van water. Tuopu Industry (Jiangsu) Co., Ltd. produceert convectiesectiemodules die gebruik maken van ribbenbuizen of noppenbuizen om het warmteoverdrachtsoppervlak te vergroten en de thermische efficiëntie aanzienlijk te verbeteren. API 560 specificeert dat de plaatdikte van convectiebuizen niet minder dan 1/2 inch (ongeveer 12,7 mm) mag zijn, met vuurvaste isolatielagen die ervoor zorgen dat de temperaturen van de buitenmantel niet hoger worden dan 180 graden Fahrenheit (ongeveer 82 graden Celsius).

In praktische technische toepassingen maken convectiebuisbanken doorgaans gebruik van verspringende opstellingen met buisafstanden gebaseerd op standaard veelvouden van nominale diameters. Tuopu Industry (Jiangsu) Co., Ltd. convectiesectiemodules zijn op grote schaal ingezet in vernieuwings- en greenfield-projecten voor grote raffinage- en petrochemische bedrijven, waar bewezen technische oplossingen effectief sulfidatie bij hoge temperaturen, vervuilingscorrosie en andere typische service-uitdagingen aanpakken.

Materiaalkeuze voor buisplaten en spruitstukken

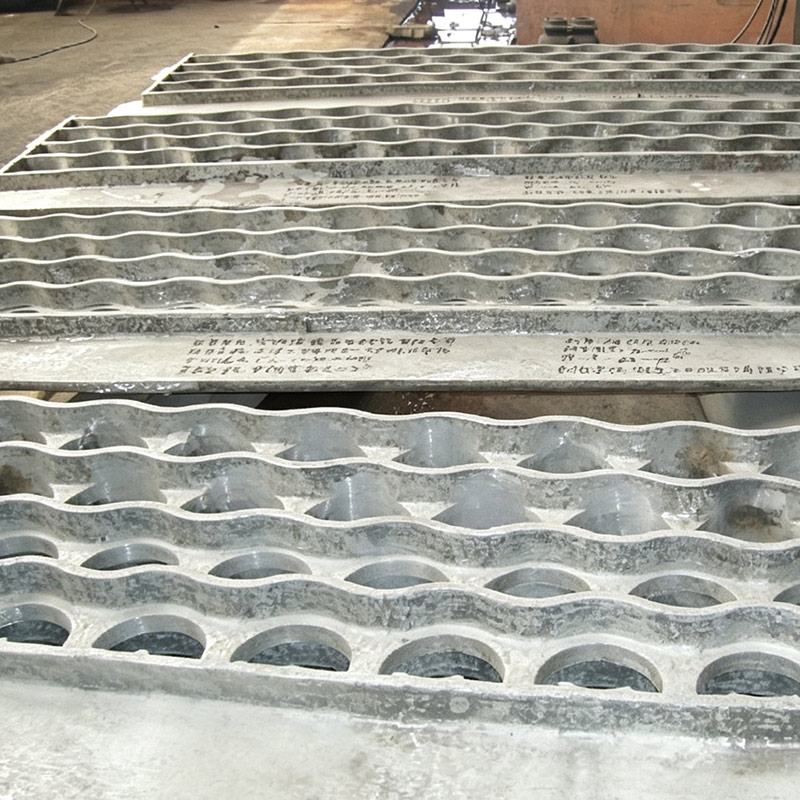

Buisplaten fungeren als structurele ondersteuning voor ovenbuissystemen, die continu werken in omgevingen met hoge temperaturen, hoge druk en corrosieve media. Gegoten stalen buisplaten bieden superieure weerstand tegen kruip bij hoge temperaturen en structurele sterkte, waardoor ze de voorkeurskeuze zijn voor petrochemisch gestookte verwarmingstoestellen. API 560 stelt duidelijke materiaalvereisten vast: wanneer de ontwerptemperaturen van de ondersteuning hoger zijn dan 1200 graden Fahrenheit (ongeveer 649 graden Celsius) en het brandstofvanadium plus natriumgehalte hoger is dan 100 delen per miljoen, moeten de ondersteuningen ofwel bedekt zijn met 50 millimeter gegoten vuurvast materiaal met hoge dichtheid, ofwel vervaardigd zijn uit speciale legeringsmaterialen.

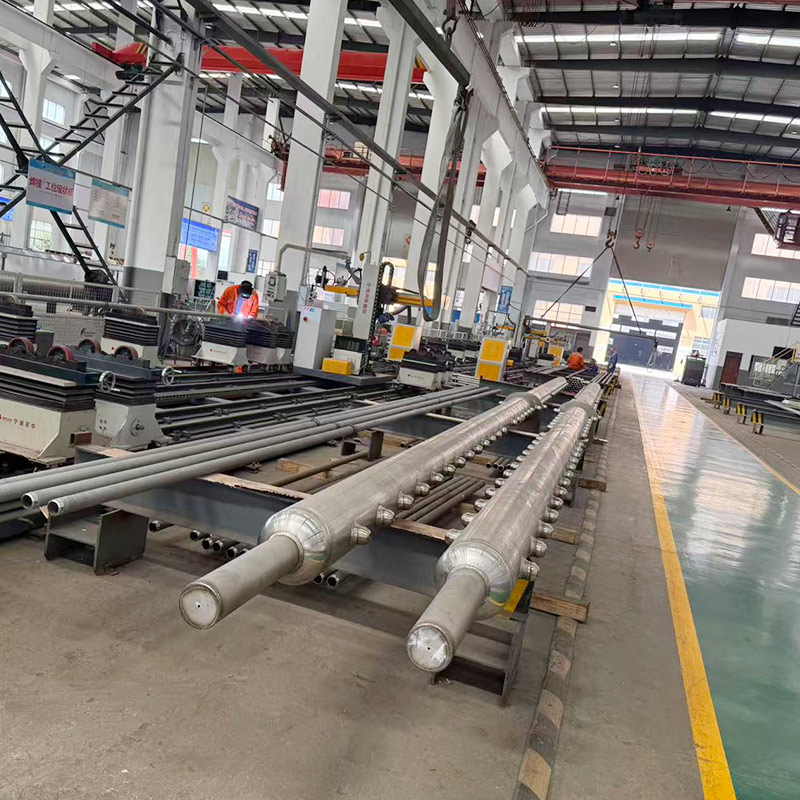

Roestvaststalen spruitstukcomponenten voeren vloeistofdistributie- en opvangfuncties uit binnen petrochemische eenheden. Volgens de aanvullende bepalingen van API 560, tweede editie, moeten spruitstukken die zich in de verdeelkasten bevinden, worden geselecteerd op dezelfde ontwerpdruk als de verbindingsbuizen, waarbij de ontwerptemperatuur gelijk is aan de maximale bedrijfstemperatuur van de vloeistof op die locatie plus een minimum van 50 graden Celsius. Tuopu Industry (Jiangsu) Co., Ltd. produceert spruitstukken van roestvrij staalsoorten, waaronder 304, 321, 316 en 316L, met buitendiameters variërend van 18 mm tot 610 mm en wanddiktes van 6 mm tot 50 mm, waarmee wordt voldaan aan de diverse vereisten voor transportpijpleidingen met middelhoge en lage druk.

Ondersteuningssysteem voor ovenaccessoires

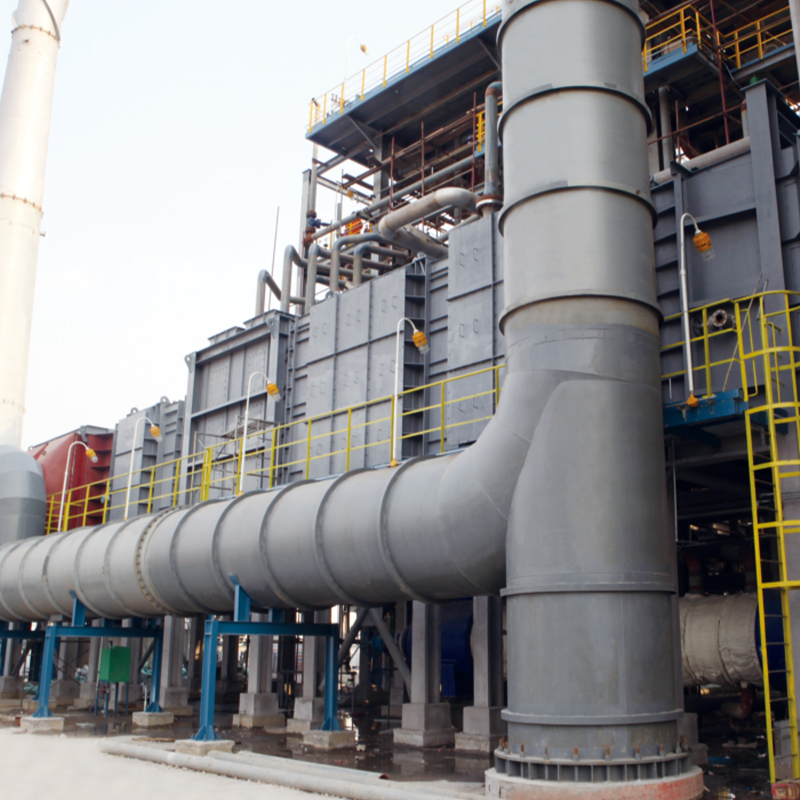

De Furnace Accessoires-serie omvat structurele stalen componenten, vuurvaste voeringankers, dilatatievoegen, afdichtingsconstructies en toegangsdeuren. Hoewel deze accessoires niet direct bijdragen aan de warmteoverdracht, hebben ze een aanzienlijke invloed op de algehele integriteit van de ovenafdichting, de thermische efficiëntie en de toegankelijkheid voor onderhoud. Tuopu Industry (Jiangsu) Co., Ltd. implementeert strikt de technische specificaties van API 560 met betrekking tot de vereisten voor ankermateriaal (minimaal roestvrij staal type 304), plaatsing van dilatatievoegen en vuurvaste constructiepraktijken om de betrouwbaarheid van het product gedurende de volledige levensduur te garanderen.

Het bedrijf exploiteert een intelligente productielijn binnen zijn grootschalige productiebasis voor gestookte verwarmingselementen, waardoor een uitgebreide kwaliteitscontrole wordt gerealiseerd, van de inspectie van grondstoffen, precisiegieten en machinale bewerking tot het testen van eindproducten. Als eerstelijnsleverancier aan SINOPEC, PetroChina en CNOOC heeft Tuopu Industry (Jiangsu) Co., Ltd. producten geëxporteerd naar overzeese markten, waarbij uitgebreide ervaring is opgedaan met de uitvoering van projecten in hoogwaardige toepassingen, waaronder stralingsspoelen voor ethyleenkraakovens en reformerbuisassemblages.

Selectierichtlijnen voor componenten van gestookte verwarmingselementen

Bij het selecteren van ovenvervangingsonderdelen is een uitgebreide evaluatie van ontwerpomstandigheden, mediakarakteristieken, bedrijfscycli en onderhoudsstrategieën essentieel. De volgende tabel vat de belangrijkste selectiereferentiefactoren voor de belangrijkste componenten samen:

Veelgestelde vragen
