Gestookte heater voor de petrochemische industrie is de belangrijkste thermische uitrusting in petrochemische fabrieken, die procesvloeistoffen door brandstofverbranding tot specifieke temperaturen brengt. Het wordt op grote schaal toegepast in kritische eenheden zoals het kraken van ethyleen, katalytisch reformeren en hydrobehandeling. Tuopu Industry (Jiangsu) Co., Ltd. is een professioneel merk van verwarmingsovens en centrifugaalgietovenbuizen in China, dat fungeert als eerstelijnsleverancier voor SINOPEC, PetroChina en CNOOC, en een gekwalificeerde leverancier voor Sinochem Group. Het bedrijf exploiteert een grootschalige productiebasis voor gestookte verwarmingstoestellen, een intelligente productielocatie voor ovenbuizen en een roll-on/roll-off-dok, gericht op het leveren van EPC-contractdiensten voor verwarmingsovens aan klanten in de petrochemische, steenkoolchemische en olieraffinaderijen over de hele wereld.
Kerntypen en technische toepassingen van petrochemisch gestookte verwarmingstoestellen
In petrochemische installaties wordt gestookte verwarming voor de petrochemische industrie geclassificeerd in meerdere structurele vormen op basis van procesvereisten. Tuopu Industry (Jiangsu) Co., Ltd. onderhoudt volwassen technische oplossingen en voert aangepast ontwerp uit volgens de specificaties van verschillende proceslicentiegevers. De belangrijkste typen zijn onder meer doosvormige ovens, cilindrische ovens en verticale ovens. Bij box-type verwarmingstoestellen absorberen procesvloeistoffen in stralingssectiebuizen warmte voornamelijk door directe straling van vlammen, terwijl de convectiesectie warmte overdraagt via rookgasconvectie. Cilindrische ovens zijn doorgaans voorzien van verticaal opgestelde stralingsbuizen, waarbij sommige modellen spiraalvormige spoelontwerpen gebruiken die geschikt zijn voor installaties met beperkte ruimte.
Vanuit het perspectief van de toevoer van verbrandingslucht omvatten technische ontwerpen vier modi: natuurlijke trek, geforceerde trek, geïnduceerde trek en evenwichtige trek. Bij geforceerde trek worden ventilatoren gebruikt om de luchtsnelheid te verhogen en de menging van brandstof en lucht te verbeteren; natuurlijke trek is afhankelijk van het dichtheidsverschil tussen gassen binnen en buiten de schoorsteen om zuigkracht te genereren; evenwichtige trek maakt gebruik van zowel geforceerde als geïnduceerde trekventilatoren voor nauwkeurige controle van de verbranding. Tuopu Industry (Jiangsu) Co., Ltd. heeft uitgebreide ervaring opgebouwd in de engineering van gestookte verwarming en selecteert het optimale ventilatieschema op basis van de omstandigheden op de projectlocatie.
Kernproductportfolio van Tuopu Industry
Tuopu Industry (Jiangsu) Co., Ltd. bestrijkt de volledige industriële keten van gestookte verwarmingstoestellen voor de petrochemische industrie, waarbij alle producten onafhankelijk worden vervaardigd op basis van praktische technische ervaring. De volgende tabel geeft een overzicht van de belangrijkste productcategorieën die daadwerkelijk door het bedrijf worden geleverd:
| Productcategorie | Kernfunctie | Typische toepassing |
| Ethyleenkraakoven | Kraakt nafta, ethaan en andere grondstoffen bij 750-850°C om ethyleen en propyleen te produceren | Olefineproductie-eenheden |
| Hervormer van de waterstofgeneratie | Levert thermische energie tot 1000°C voor stoomreformreacties van aardgas of koolwaterstoffen | Raffinaderij-waterstoftoevoereenheden |

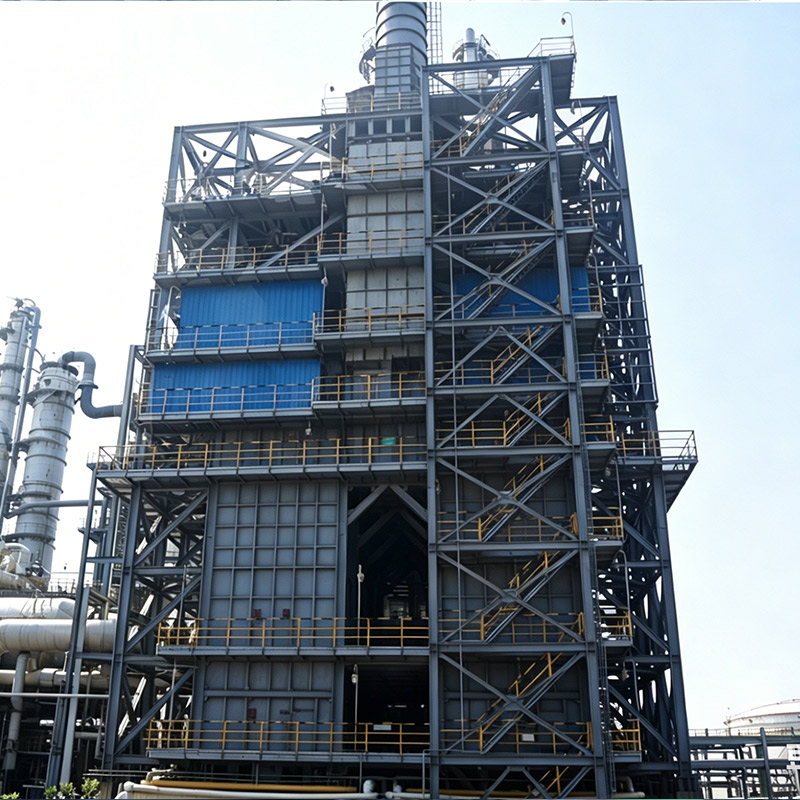

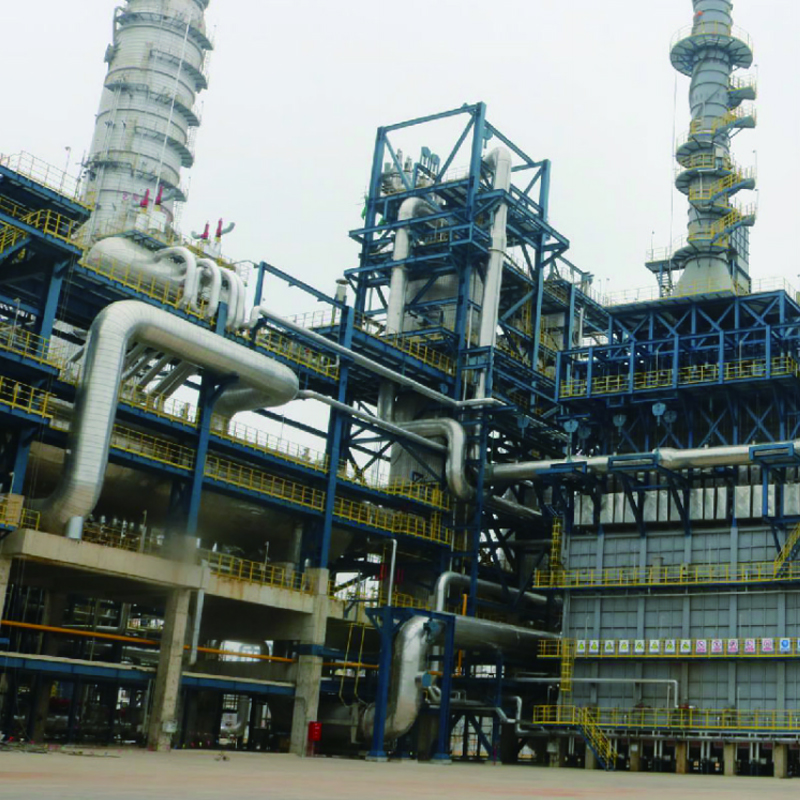

| Styreen unitverwarmer | Levert een stabiele warmtebron voor de dehydrogenering van ethylbenzeen tot styreenproces | Styreenproductiefaciliteiten |
| CDU en beeldschermverwarmer | Levert initiële thermische energie voor de destillatie van ruwe olie om verschillende fracties te scheiden | Raffinaderij CDU/VDU-eenheden |
| Vier-in-één hervormer | Integreert meerdere reactiefuncties om de thermische efficiëntie en ruimtelijke indeling te optimaliseren | Steenkoolchemische en syngasfabrieken |
| DRI-reformerbuisconstructie | Levert hittebestendige reactiebuisconstructies voor een direct gereduceerd ijzerproces | DRI-installaties voor staalproductie |
| Ethyleen-kraakbuis | Centrifugaal gegoten buizen van hoge temperatuurlegering die bestand zijn tegen extreme thermische cycli | Stralingsgedeelte van ethyleenkraakovens |
| Stralende spoel | Optimaliseert de efficiëntie van de stralingswarmteoverdracht en verdeelt de thermische belasting gelijkmatig | Stralingssecties van diverse gestookte kachels |
| Convectiesectiemodule | Herwint afvalwarmte uit rookgas om de algehele thermische efficiëntie te verbeteren | Tail-end restwarmteterugwinning van gestookte verwarmingstoestellen |
Engineeringontwerp en EPC-diensten voor ethyleenkraakoven

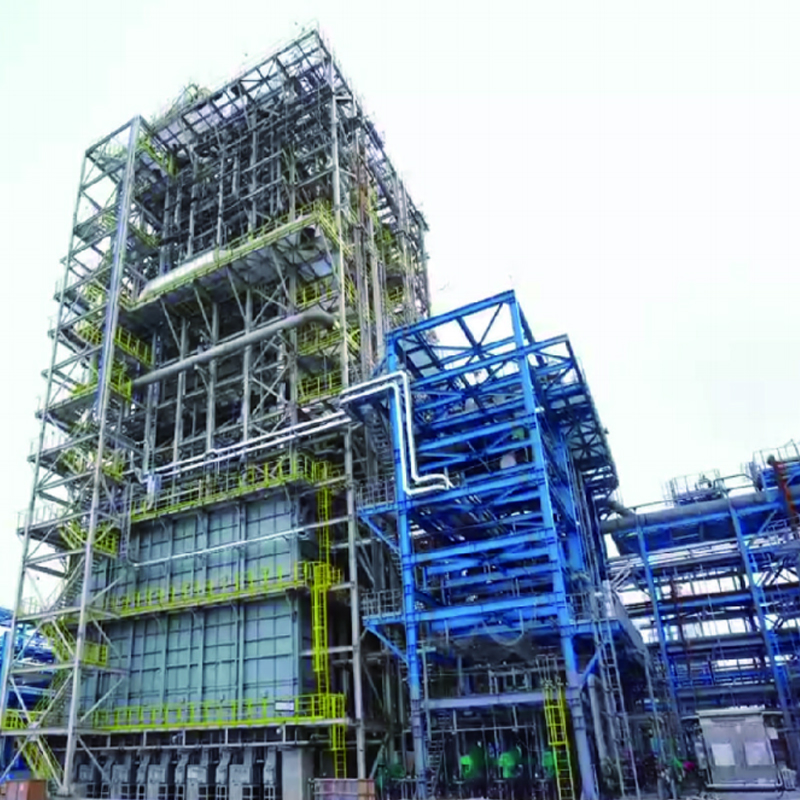

Ethyleenkraakovens vertegenwoordigen een van de technisch meest complexe soorten gestookte verwarmingstoestellen voor de petrochemische industrie. Tuopu Industry (Jiangsu) Co., Ltd. beschikt over diepgaande expertise in het ontwerp en de productie van ethyleenkraakovens en biedt klanten volledige proces-EPC voor ethyleenkraakovendiensten, van het ontwerp van het procespakket tot het opstarten van de installatie.
In de praktijk van de engineering van gestookte verwarmingstoestellen ligt de ontwerpkern van een ethyleenkraakoven in de selectie en opstelling van stralingssectiespoelen. Tuopu Industry (Jiangsu) Co., Ltd. maakt gebruik van centrifugaal gegoten hogetemperatuurlegeringsbuizen als kernmateriaal voor het stralingsgedeelte van de ethyleenkraakoven, die een uitstekende kruipweerstand en oxidatieweerstand behoudt bij bedrijfstemperaturen van 750-850°C. Het bedrijf heeft meerdere EPC's voltooid voor projecten voor ethyleenkraakovens, waardoor er aanzienlijke ervaring is opgedaan met de implementatie van engineering.
EPC voor projecten voor ethyleenkraakovens vereisen uitzonderlijk hoge projectmanagementcapaciteiten, met nauwkeurige coördinatie van het procesontwerp, de aanschaf van apparatuur, de bouw van locaties, de inbedrijfstelling en de opstartfasen. Door gebruik te maken van een eigen productiebasis en een professioneel projectmanagementteam, controleert Tuopu Industry (Jiangsu) Co., Ltd. effectief het bouwschema en de investeringskosten van projecten voor ethyleenkraakovens, waardoor een succesvolle eerste opstart wordt gegarandeerd.
Technisch ontwerp en productiemogelijkheden
Tuopu Industry (Jiangsu) Co., Ltd. beschikt over een volledige keten van ontwerp-, productie- en constructiemanagement op het gebied van engineering voor gestookte verwarmingstoestellen. Het bedrijf exploiteert een grootschalige productiebasis voor gestookte verwarmingstoestellen en een intelligente productielijn voor ovenbuizen, uitgerust met een roll-on/roll-off-dock voor de verzending van grootschalige apparatuur. Op het gebied van projectmanagement heeft Tuopu Industry (Jiangsu) Co., Ltd. talloze binnenlandse en internationale petrochemische, steenkoolchemische en olieraffinaderijprojecten voltooid, die het hele proces bestrijken, van basisontwerp tot gedetailleerde engineering.
Thermisch rendement is een belangrijke prestatie-indicator voor gestookte verwarmingstoestellen. Door de verdeling van de warmtebelasting tussen stralings- en convectiesecties te optimaliseren, hoogrenderende branders toe te passen en systemen voor de terugwinning van restwarmte te implementeren, kunnen moderne petrochemisch gestookte verwarmingstoestellen een thermisch rendement bereiken van meer dan 85%. Tuopu Industry (Jiangsu) Co., Ltd. maakt tijdens de ontwerpfase gebruik van computationele vloeistofdynamica (CFD)-simulatie om vlampatronen te optimaliseren, lokale oververhitting als gevolg van vlaminslag op ovenbuizen te voorkomen en tegelijkertijd de uitstoot van stikstofoxide te verminderen.
Essentiële zaken voor veilig gebruik en onderhoud
Een veilige werking van gestookte heaters voor de petrochemische industrie is van het allergrootste belang. Tuopu Industry (Jiangsu) Co., Ltd. houdt zich tijdens de uitvoering van projecten strikt aan API 560 en andere internationale normen en zorgt ervoor dat het ontwerp van de apparatuur, de materiaalkeuze, de productie-inspectie en de inbedrijfstelling van de installatie voldoen aan de wettelijke vereisten. De belangrijkste veiligheidsmaatregelen zijn onder meer:
- Burner Management System (BMS) en Safety Instrumented System (SIS) interlockbeveiliging om ophoping van brandstof in de vuurhaard te voorkomen
- Controle van de verkooksing van ovenbuizen en online ontkooksingstechnologie om degradatie van de warmteoverdracht en oververhitting van de buiswand veroorzaakt door interne koolstofafzettingen te voorkomen
- Meerpuntssystemen voor temperatuurbewaking en vlamdetectie voor real-time bewaking van de ovenconditie
- Regelmatige inspectie en vervanging van vuurvaste materialen en isolatielagen om de structurele integriteit van het ovenlichaam te garanderen
Wat betreft de onderhoudsstrategie beveelt Tuopu Industry (Jiangsu) Co., Ltd. conditiegebaseerd voorspellend onderhoud aan, waarbij potentiële storingen vooraf worden geïdentificeerd door parameters zoals buiswandtemperatuur, rookgassamenstelling en brandstofverbruik te monitoren, waardoor ongeplande stilstand wordt verminderd.
Veelgestelde vragen
01
Wat zijn de belangrijkste bronnen van warmteverlies in petrochemisch gestookte verwarmingstoestellen?
De primaire warmteverliezen omvatten warmteverlies door rookgas (goed voor 60% -80%), stralingsverlies van het ovenlichaam, onvolledig verbrandingsverlies en stralingsverlies bij opening. Het installeren van luchtvoorverwarmers om de restwarmte van rookgassen terug te winnen, het optimaliseren van de isolatiedikte en het toepassen van een technologie voor verbranding met een laag overschot aan lucht, kan deze verliezen aanzienlijk verminderen.
02
Ontwerpverschillen tussen ethyleenkraakovens en conventionele verwarmingstoestellen
De etheenkraakoven moet de grondstof binnen een extreem korte verblijftijd tot 750-850°C verwarmen en de reactie snel blussen. Daarom maakt het stralingsgedeelte gebruik van spoelontwerpen met kleine diameter en korte verblijftijd, met extreem hoge eisen aan de uniformiteit van de warmtefluxverdeling. Conventioneel gestookte verwarmingstoestellen richten zich op stationaire warmteoverdracht met relatief ontspannen buisdiameters en stroomsnelheidsontwerpen.
03
Verkooksingsmechanisme in verwarmingsbuizen en preventieve maatregelen
Verkooksing is het fenomeen waarbij koolwaterstoffen bij hoge temperaturen barsten en koolstofafzettingen vormen die aan de buiswanden hechten, waardoor de efficiëntie van de warmteoverdracht afneemt en oververhitting van de buiswand ontstaat. Preventieve maatregelen omvatten het beheersen van de juiste ernst van de scheurvorming, het gebruik van online stoomontkooksingstechnologie, het selecteren van kooksbestendige legeringsmaterialen en het optimaliseren van processen voor de behandeling van het binnenoppervlak van ovenbuizen.
04
Selectiecriteria voor verwarmingstoestellen met gedwongen trek versus natuurlijke trek
Geforceerde trek is geschikt voor gebieden op grote hoogte of voor toepassingen die een nauwkeurige regeling van de verbrandingslucht vereisen, waardoor hogere warmteafgifte per brander mogelijk is. Natuurlijke trek heeft een eenvoudige structuur en lage bedrijfskosten, ideaal voor installaties met een stabiele brandstofgastoevoer en gunstige omgevingsomstandigheden. Tuopu Industry (Jiangsu) Co., Ltd. voert uitgebreide evaluaties uit op basis van projecthoogte, klimaat en brandstofkenmerken.
05
Voordelen van de EPC-contractmodus voor gestookte verwarmingsprojecten
Het EPC-model integreert ontwerp, inkoop en constructie onder één enkele verantwoordelijke entiteit, waardoor problemen met de interfacecoördinatie effectief worden geëlimineerd, bouwschema's worden verkort en de totale investeringen onder controle worden gehouden. Tuopu Industry (Jiangsu) Co., Ltd. maakt gebruik van zijn eigen productiebasis en projectmanagementervaring en biedt klanten volledige procesdiensten, van het ontwerp van procespakketten tot het opstarten van installaties, inclusief EPC voor projecten voor ethyleenkraakovens.
06
Voordelen van centrifugaal gegoten ovenbuizen ten opzichte van statisch gieten
Centrifugaal gieten vormt buisblokken door middel van snelle rotatie onder middelpuntvliedende kracht, wat resulteert in een uniforme microstructuur zonder krimpholtes en porositeit, met een verfijnde korrelstructuur. De kruipweerstand bij hoge temperaturen en de thermische vermoeiingsprestaties zijn aanzienlijk beter dan die van statisch gegoten buizen, waardoor ze bijzonder geschikt zijn voor extreme gebruiksomstandigheden zoals ethyleenkraakovens.
Conclusie
Een gestookte verwarming voor de petrochemische industrie fungeert als het thermische hart van petrochemische installaties, waarbij het ontwerpniveau rechtstreeks van invloed is op de operationele efficiëntie, veiligheid en economie van de fabriek. Tuopu Industry (Jiangsu) Co., Ltd., ondersteund door eersteklas leverancierskwalificaties, een complete productiebasis en uitgebreide EPC-projectervaring, biedt wereldwijde klanten uitgebreide oplossingen, variërend van engineering voor gestookte verwarming tot apparatuurproductie en locatiebouw. Of het nu gaat om ethyleenkraakovens, reformers voor waterstofopwekking of CDU- en beeldschermverwarmers, Tuopu Industry (Jiangsu) Co., Ltd. levert op maat gemaakte producten en diensten die voldoen aan internationale normen, waaronder professionele EPC voor contractdiensten voor ethyleenkraakovens.
